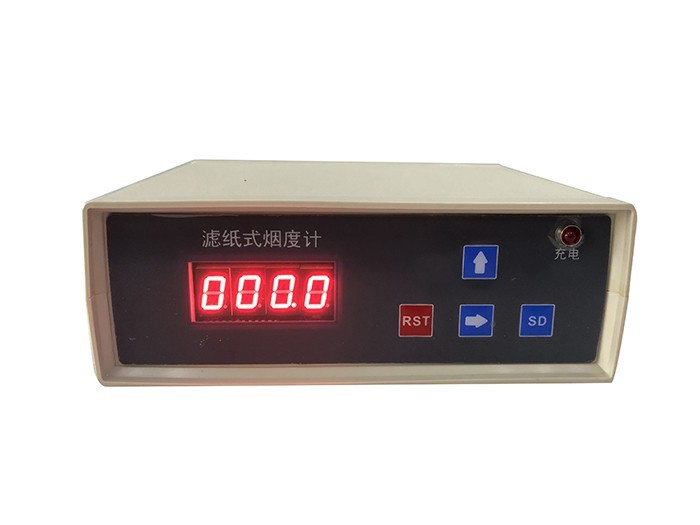

煙度計是測定排出廢氣中煙度的儀器。主要用于柴油機排出廢氣的測定。用活塞抽氣泵從柴油機排氣管中，按規定時間抽取一定容積的排氣，并使之通過一定面積的濾紙，排氣中的煙塵粒截留在濾紙上并使濾紙染黑。用光電測量裝置測量濾紙的吸光率，該吸光率表示排氣中煙度的大小。

　　煙度計是用一個活塞式抽，從柴油機中抽取一定容積的廢氣，使它通過一張一定面積的白色濾紙，廢氣中的炭煙存留在濾紙上，并使其染黑。然后用檢測裝置測定濾紙的染黑度（FSN）來評定柴油車的排煙度。濾紙的染黑度由0～10FNS表示，全白濾紙的染黑度為0FSN，全黑的濾紙染黑度為10FSN，從0～10均勻分度。煙度計是世界上應用廣泛的煙度計之一，可分為手動和半自動兩種形式。

　　它們都是由取樣裝置、染黑度檢測和指示裝置、校準裝置組成。
　　①取樣裝置。
　　廢氣取樣裝置由取樣探頭、活塞和抽氣泵組成。取樣探頭在活塞作用下抽取廢氣，它的結構形狀在取樣時不受排氣動壓的影響。
　　活塞式抽氣泵由泵筒、活塞、活塞桿、手柄、回位彈簧、氣動控制機械和濾紙夾持器等組成。活塞抽氣泵在使用前，應操縱手柄克服回位彈簧的將活塞壓至下端，并由氣動控制機構中的鋼球鎖止。當需要取樣時，通過手動橡皮球向抽氣泵氣動控制機構充氣。在氣壓的作用下，氣動控制機構鋼球取消對活塞的鎖止作用，于是活塞在回位彈簧的作用下，迅速而均勻地回到上端。此時，抽氣泵活塞移動全程的抽氣量為（330±15）mL。
　　抽氣泵下端有一插口，內插濾紙。當抽氣泵抽氣時，廢氣經濾紙進入泵筒內，于是廢氣中的炭黑便留存濾紙上，并將其染黑。取樣軟管把取樣探頭和活塞式抽氣泵連接在一起，由于泵的抽氣量與軟管的有關，所以取樣軟管的內徑和長度均有要求。我國規定取樣軟管的為φ5mm，長度為5m。
　　②染黑度檢測裝置和指示裝置。
　　染黑度檢測裝置由光電傳感器、指示電表等組成，另外還配有標準煙樣和濾紙。光電傳感器
　　由光源（白熾燈）、光電元件（環形硒光電池）和電位器等組成，其工作原理。接通后，白熾燈發亮，其光源通過帶有中間孔的環形硒光電池照射到濾紙上。當濾紙產生的染黑度不同時，其反射給環形硒光電池感應面的光線強度也不同，因而環形硒光電池產生的電流強度也不相同。線路中一般配有電位器W1和W2作為白熾燈泡電流的粗調和細調，以便獲得適當?shù)墓鈴?qiáng)，使光源和硒光電池的靈敏度相。指示儀表是用一塊微安表來指示濾紙的染黑度。
　　③校準裝置。
　　煙度計在使用過程中，由于電源的變化，引起燈光發光強度的改變，影響測量精度，因此必須隨時校準。
　　指示儀表需要校準時，只要把標準色紙放在染黑度檢測裝置規定的位置上，開燈照射，用儀表調節或把指示儀表的指針調到標準色紙所代表的數值上即可。
